干式變壓器廣泛用于局部照明、多層建筑、機場，港口CNC工業設備等地方，簡單說干式變壓器就是指鐵心和繞阻不預浸在絕緣油里的變壓器。油浸式變壓器要以油做為變壓器關鍵絕緣方式，借助油作冷卻介質(自冷、風冷、水冷)。一般升壓站的主變都是油浸式的。那干式變壓器和油浸式變壓器的區別有哪些呢?

　　干式變壓器和油浸式變壓器的區別

　　(一)差別

　　1、從外觀上看，封裝類型不同，干式變壓器能直接見到鐵心和線圈，而油式變壓器只看到了變壓器外殼;

　　2、導線方式不一樣，干式變壓器大多使用硅膠套管，而油式變壓器大部分應用瓷套管;

　　3、容積及電壓不同，干式變壓器一般適用于配電用，容積大都在1600KVA下列，電壓在10KV下列，也有個別做到35KV電壓等級的;而油式變壓器卻能夠由小到大做到全部容積，電壓等級也做到了全部電壓;我國正在建設的特高壓1000KV實驗線路，采用的一定是油式變壓器。

　　4、絕緣和排熱不一樣，干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內部的循環將線圈產生的熱帶到變壓器的散熱器(片)中進行排熱。

　　5、從應用場地中說，干式變壓器大多運用當需要“防火、防爆”的地方，一般大型建筑、多層建筑上易選用;而油式變壓器因?yàn)椤俺鍪隆焙罂赡苡杏蛧姵龌蛐孤叮瑢?dǎo)致火災，大多運用在戶外，并有場所挖設“事故油池”的地方。

　　6、對負載的承受力不同，一般干式變壓器需在短路容量下運作，而油式變壓器過載能力比較好。

　　7、造價不一樣，相同容積變壓器而言，干式變壓器的采購價格比油式變壓器價錢要。

　　(二)較為

　　1、定義

　　借助空氣流通開展制冷，一般用于辦公樓、城市樓、堂、館、所等高端區域的照明、電子電路等中小容積變壓器。變比為100000V/400V，用以帶額定電流380V、220V的負荷。

　　借助油作冷卻介質，如油浸自冷，油浸風冷，油浸水冷及逼迫油循環等。一般用于火電廠升壓站的主變，變比20KV/500KV，或20KV/220KV，一般發電站用以推動本身負荷(例如磨煤機，風機，通風機、循環泵等)的廠用變壓器也是油浸式變壓器，它變比是20KV/6KV。油式變壓器的額定電流3-35kV級別。

　　2、構造

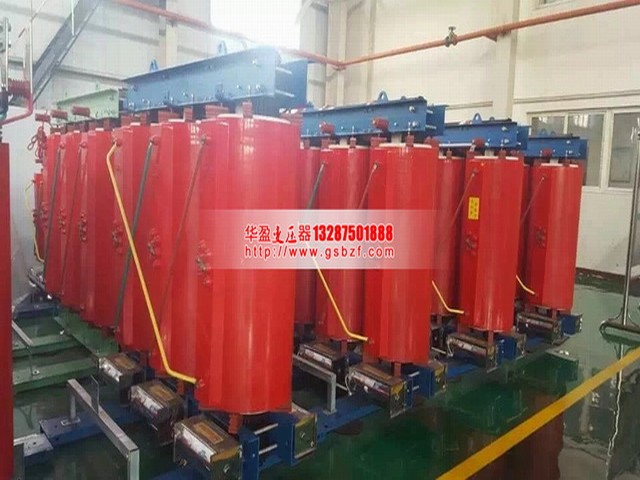

　　干變常把鐵心和繞組用環氧樹脂澆筑包裹起來，也有一種現在用得多的是非包裹式，繞阻用特殊的絕緣紙?jiān)兕A(yù)浸專用絕緣漆等，起到避免繞阻或鐵心返潮。

　　油變是把由鐵心及繞阻組成的器身置于一個裝滿變壓器油的油箱中。

　　3、優勢

　　干式變壓器的絕緣介質是樹脂或紙和絕緣漆，冷卻方式有自冷和風冷。特點是：結構緊湊，一般不需要維護，占空間少,便捷判斷故障。干式變壓器繞阻排熱是運用氣體自然排熱或逼迫風冷(用風機逼迫空氣流通)，因沒有油，就沒有火災、爆炸、污染等問題，屬環保型產品。屬國家發改委建議使用商品。

　　油變?cè)靸r(jià)低、油浸式變壓器的繞組是浸在變壓器油里的，絕緣介質便是油，冷卻方式有自冷、風冷和逼迫油循環冷卻，其優點是制冷效果好，能夠滿足大空間。

　　4、缺陷

　　干變?nèi)毕荩喝莘e受限制，一般容量在2000KVA下列應用，造價高。

　　油變?nèi)毕荩旱媒?jīng)常巡查，關心油量的改變，容易滲油造成污染。而且一旦缺油或事故狀況下，易導致火災。結構復雜，占地大，不容易判斷故障，必須定期維護，并且可燃、可爆。一般無法直接安裝在室內。S7系列因?yàn)楹哪艽螅l(fā)改委規定屬淘汰商品。

　　5、適應場所

　　干變的環保性，阻燃、耐沖擊等等優勢，而常用于室內等高標準的供配電場地，如酒店、辦公樓、多層建筑等等。

　　油浸式變壓器因?yàn)榉阑鸬男枨螅话惆惭b于獨立的變壓器室內或戶外。

　　以上對干式變壓器和油浸式變壓器的區別和比較做了介紹，有需要的朋友能夠根據以上各自的有點開展購買。總之希望本文的介紹能給您帶來有用的信息。
